Замена пневмоцилиндра Parker
Ежедневно мы получаем запросы от российских компаний на замену пневмоавтоматики, которая недоступна для покупки на территории России.
27 мая 2024
Один из наших клиентов предоставил поврежденный пневмоцилиндр производства компании Parker. Клиент подчеркнул, что эти цилиндры необходимы для станочного оборудования на производственной линии насосного оборудования, и важно обеспечить точные размеры изделий для последующего успешного монтажа.
Из-за значительной деформации образца, было затруднительно определить длину хода штока, размеры внутренней и внешней резьбы, а также диаметр поршня.
В рамках проекта был проведен полный разбор цилиндра-образца, создана трехмерная модель будущего изделия, а также подготовлены чертежи и другая проектная документация.
Для изготовления нового изделия была выбрана нержавеющая сталь, что позволило максимально точно воссоздать все особенности конструкции цилиндра и обеспечить повышенную стойкость к коррозии.

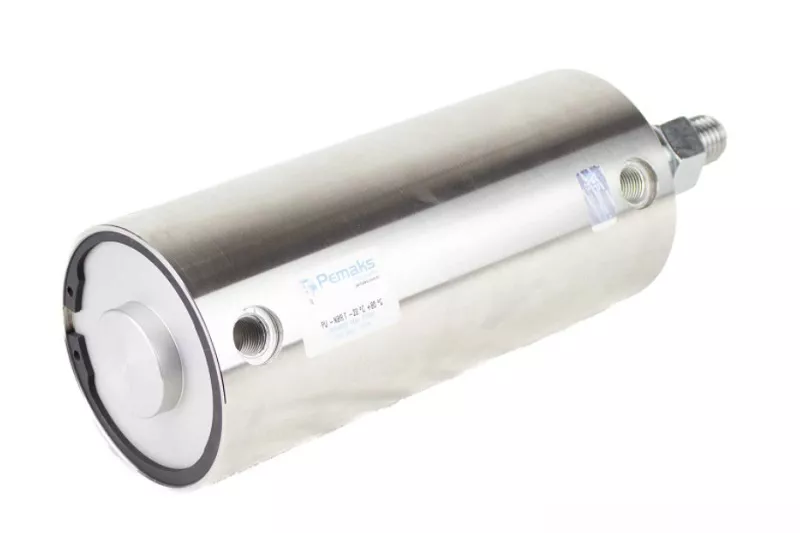

Новые цилиндры, соответствующие чертежам, были произведены на нашей фабрике в Турции и успешно установлены на станочное оборудование заказчика в России.
Краткая характеристика пневмоцилиндра:
- Особенности: увеличенная толщина поршня, наличие на поршне эксцентрика с магнитом.
- Диаметр: 80 мм
- Ход: 95 мм
- Опрос положения поршня: с помощью магнита
- Материал корпуса и штока: нержавеющая сталь
