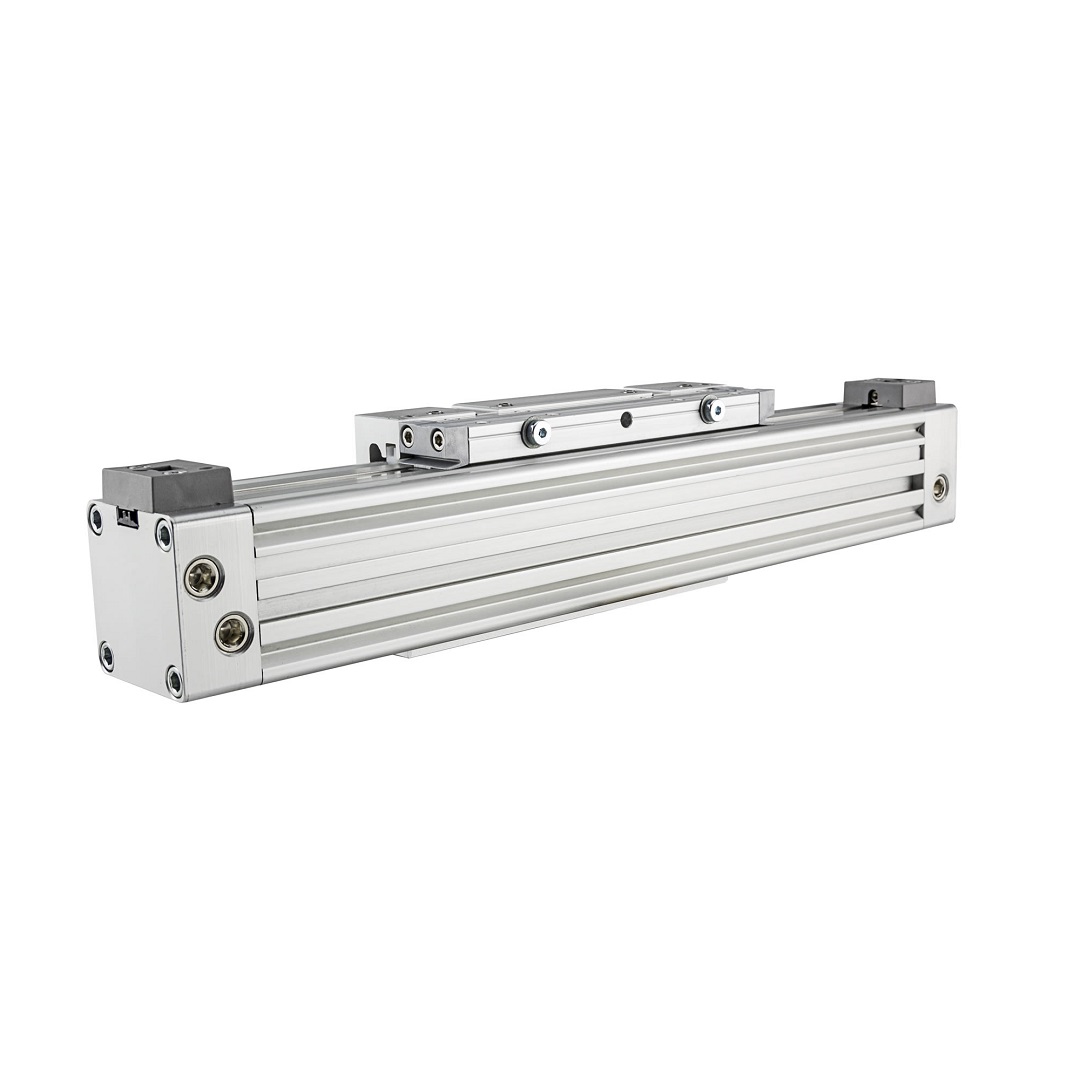

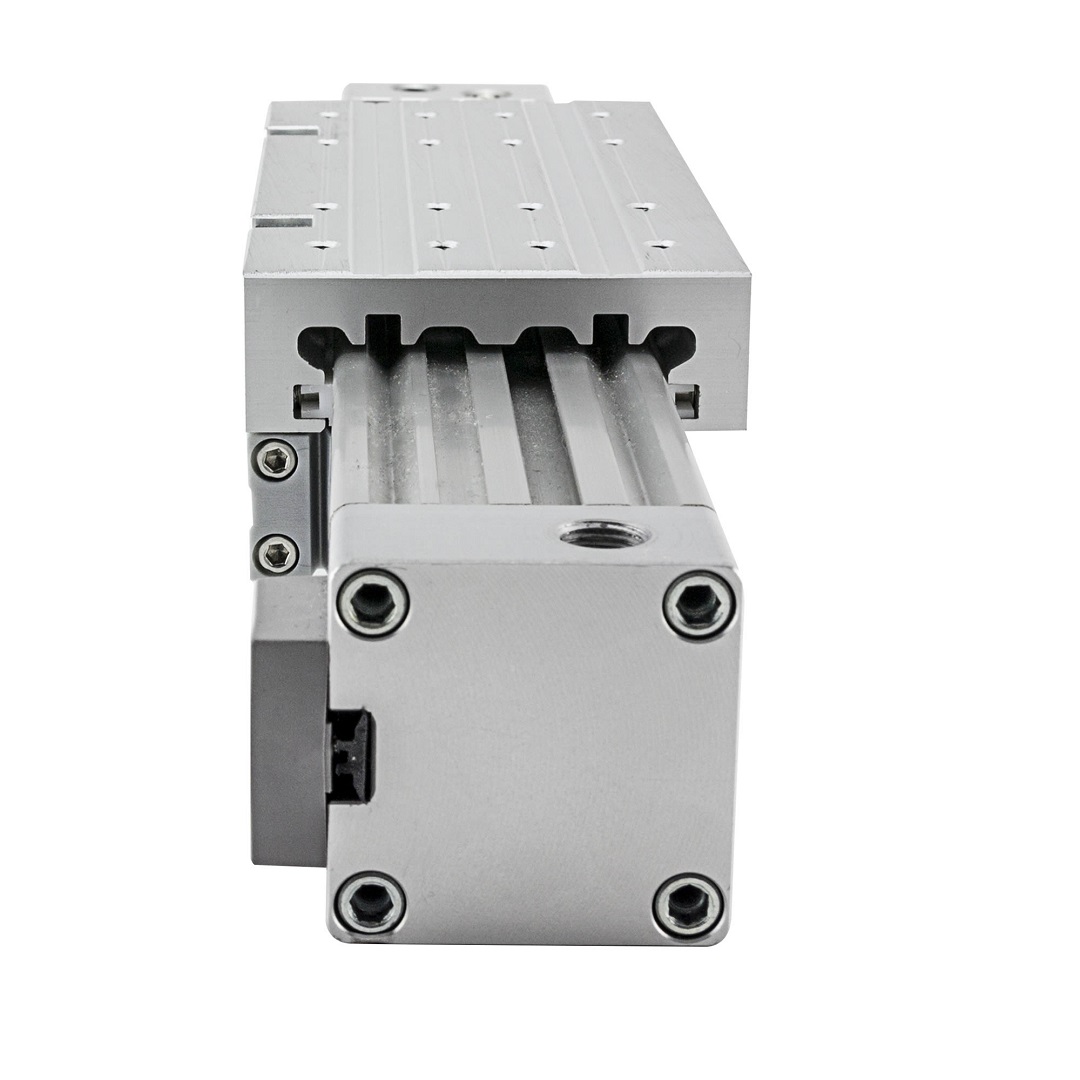

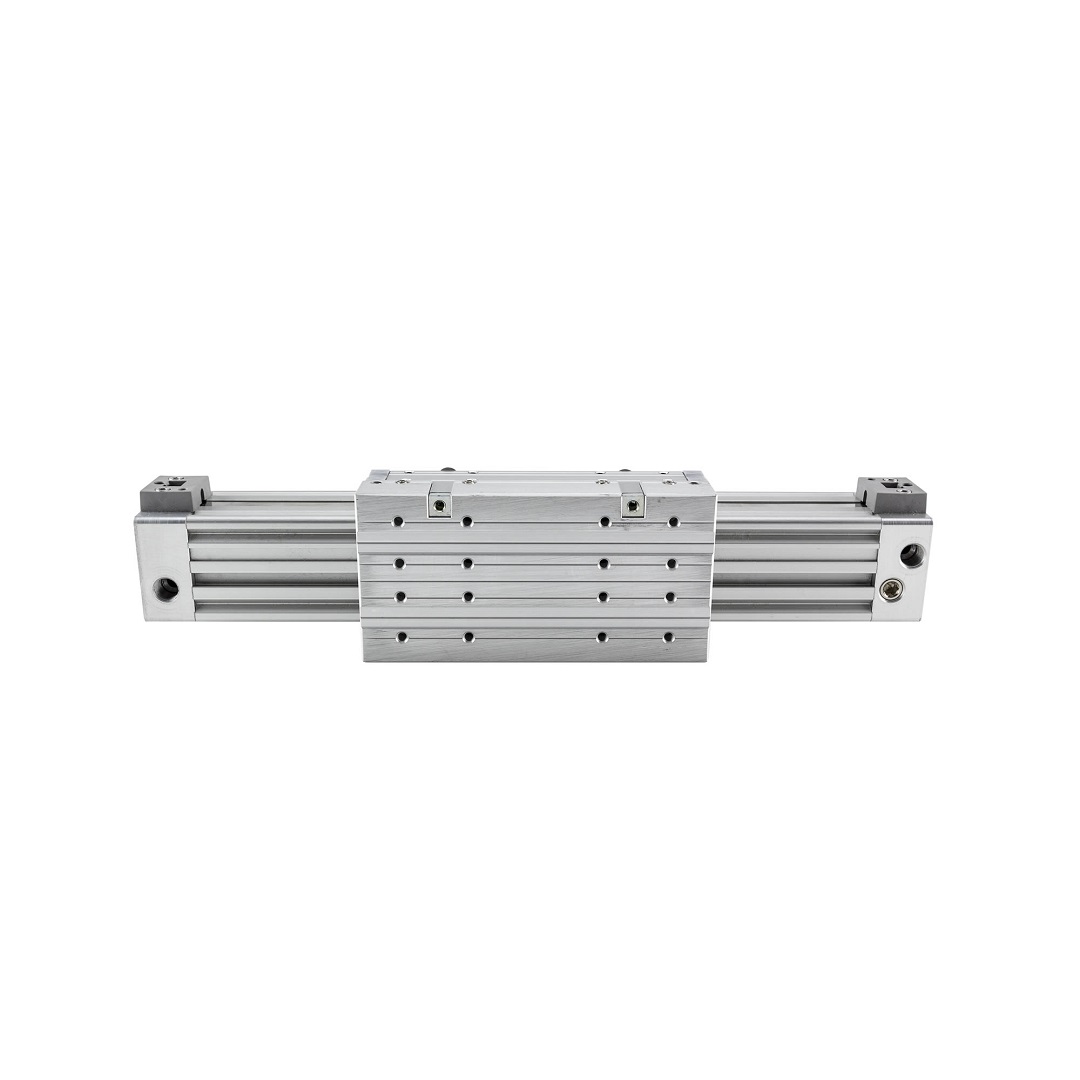

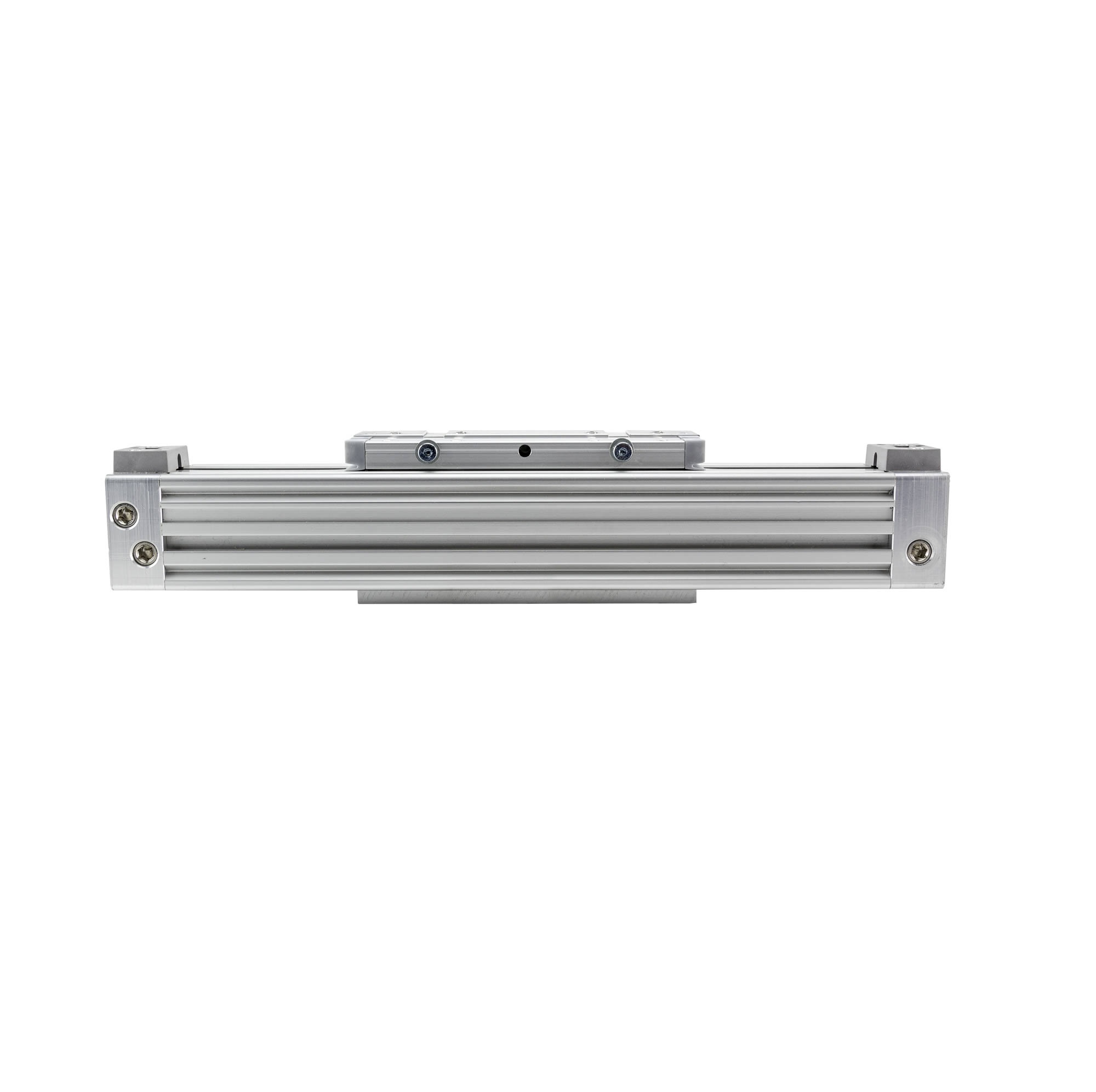

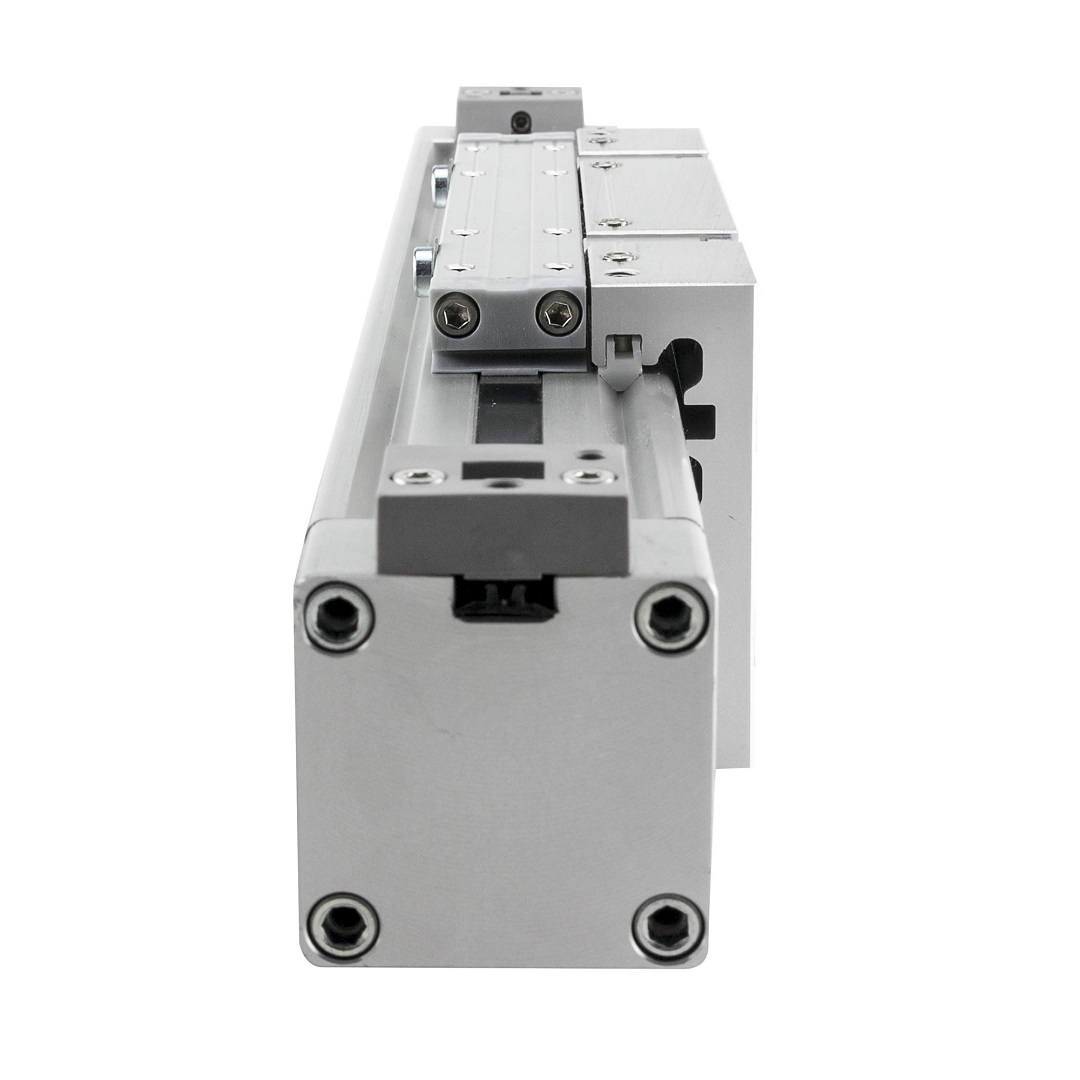

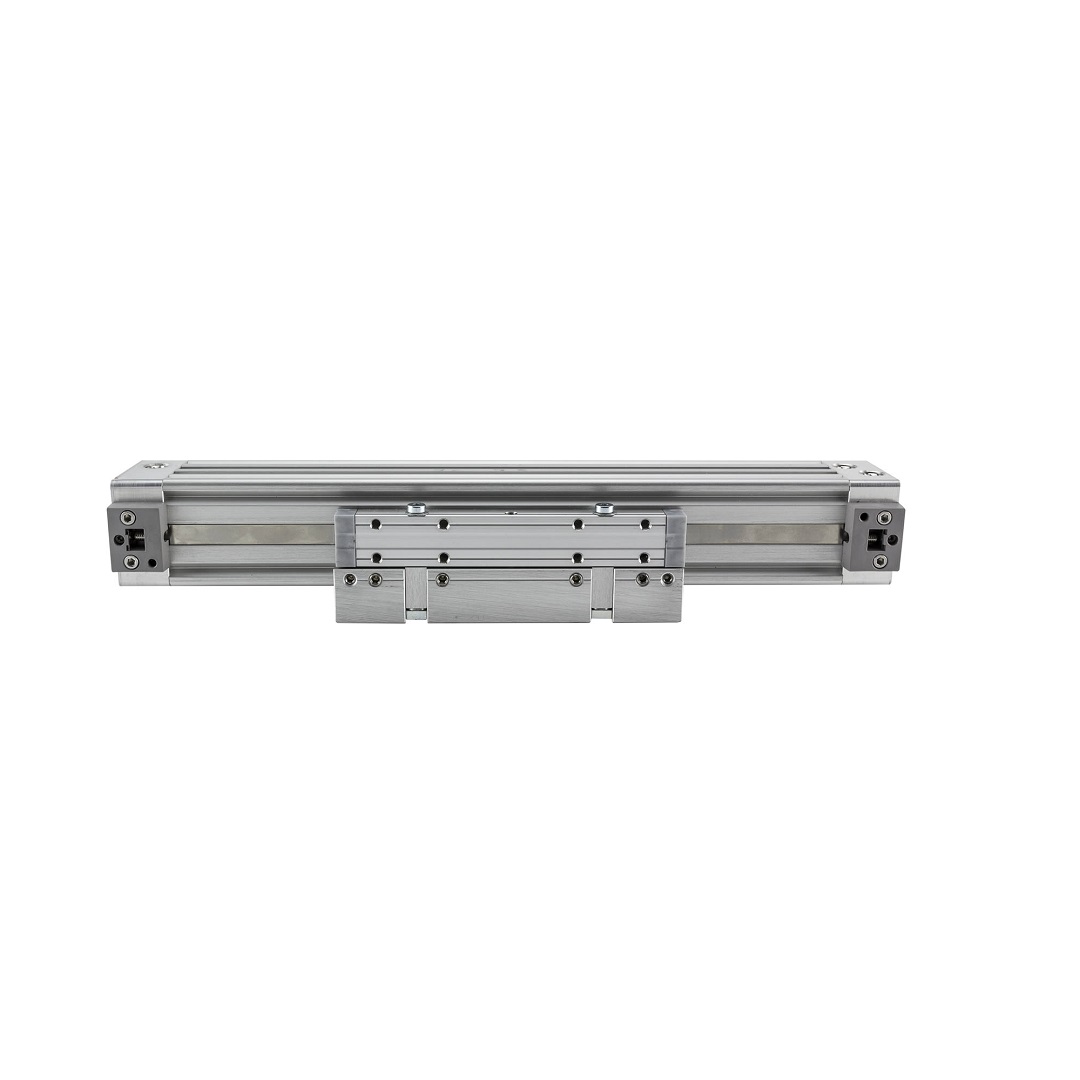

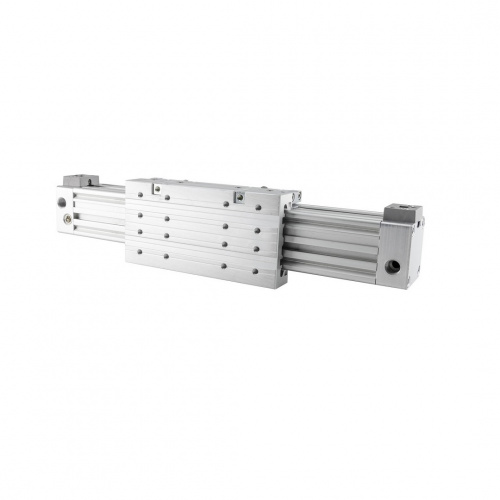

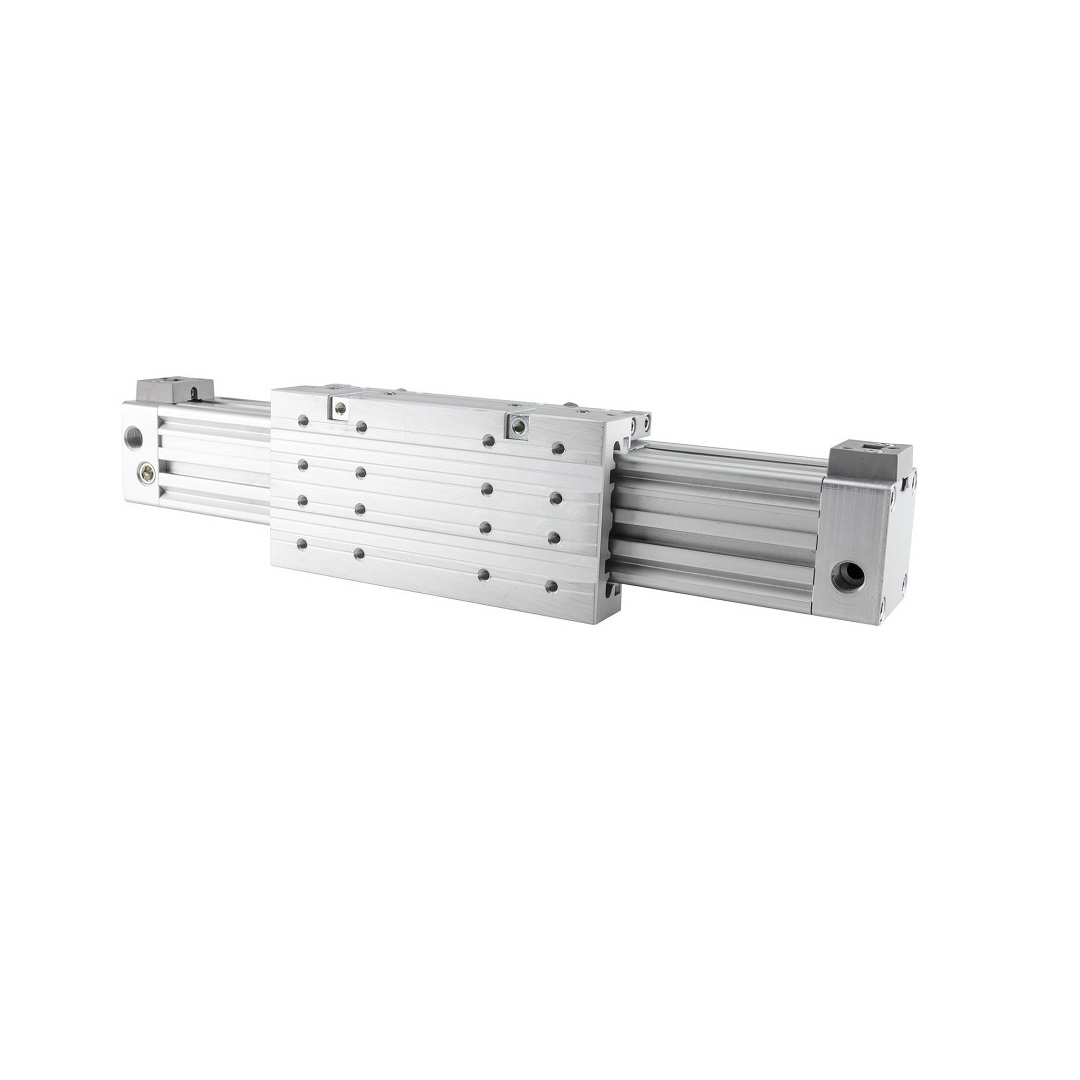

Бесштоковый пневмоцилиндр ZF3320-0000-1500 Pemaks
Российская сборка
Артикул:ZF3320-0000-1500
Характеристики
Тип каретки
Каретка с опорной платформой с одной стороны
Теоретическое усилие при 6 бар [Н]
440
Материал каретки
Алюминий с элоксаловым покрытием
Серия
Z
Все характеристики
214 616.48 руб./шт
Есть в наличии (1)
Цена указана с НДС.
Актуальное наличие, условия доставки и оплаты запрашивайте у дилеров или менеджеров, закрепленных за вашей организацией.
Актуальное наличие, условия доставки и оплаты запрашивайте у дилеров или менеджеров, закрепленных за вашей организацией.
Описание
ZF3320-0000-1500 - это бесштоковый пневмоцилиндр с диаметром поршня 32 мм и ходом штока 1500 мм. Тип каретки: с опорной платформой с одной стороны.
Размеры
| Диаметр | A | AM | B | BM | C | CA | CB | D | DA | DB | DC | DD | FE | FF | FG | FM | FW | N | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 100 | 13 | 20 | 45 | 8.5 | 7 | 13 | G1/8"х8 | 25.5 | 14 | 28 | 18.5 | 131 | 100 | 50 | 66 | 53 | M4x8 | 33 | M4x9 | 42 |
| 32 | 120 | 16 | 20 | 55 | 8.5 | 7 | 13 | G1/8"х8 | 32 | 17.5 | 34.5 | 21 | 171 | 140 | 70 | 80 | 65 | M5x10 | 41 | M5x10 | 52 |
| 40 | 150 | 22 | 24 | 70 | 13 | 9.5 | 14.5 | G1/4"х12 | 37.5 | 20 | 42 | 29.5 | 220 | 180 | 90 | 97 | 79 | M6x12 | 51 | M6x12 | 63 |
| 50 | 180 | 29 | 24 | 85 | 13 | 9.5 | 14.5 | G1/4"х12 | 47.5 | 26 | 52 | 37 | 280 | 220 | 110 | 116 | 96 | M8x16 | 63 | M8x12 | 78 |
Маркировка
| Z | 0000 | 63 | 100 | |||
|---|---|---|---|---|---|---|
| Тип | Расположение каретки | Диаметр | Ход | |||
ZS1 - Cтандартная каретка ZF3 - Каретка с опорной платформой с одной стороны ZFF3 - Каретка с опорной платформой с двух сторон | Каретка сверху. (Стандарт) | 25 32 40 50 | 5 | |||
